Еще недавно трехмерная печать казалась технологией из фантастических фильмов. Сегодня 3D-принтеры используют дома, в мастерских, учебных заведениях, дизайнерских студиях и на производстве. С их помощью создают прототипы, детали механизмов, корпуса, декоративные изделия, макеты и множество других объектов. При этом сам принцип работы устройства не так сложен, как может показаться на первый взгляд. 3D-принтер постепенно создает физический предмет на основе цифровой модели, добавляя материал слой за слоем.
Главное отличие трехмерной печати от обычной заключается именно в способе формирования изделия. Принтер не наносит изображение на бумагу, а строит объемный объект в пространстве. Сначала компьютерная модель превращается в набор инструкций для оборудования, затем принтер последовательно выполняет их, пока готовая деталь не приобретет нужную форму. Больше полезных материалов, практических советов и интересных идей для начинающих и опытных пользователей собраны в разделе Блог о 3D печати.
С чего начинается 3D-печать
Любая печать начинается с трехмерной модели. Ее можно создать самостоятельно в специальной программе или воспользоваться готовым файлом из библиотеки 3D-моделей. Наиболее распространенный формат для последующей подготовки к печати — STL, хотя современные программы и принтеры поддерживают и другие форматы.
Сам по себе файл с моделью еще не содержит всех инструкций, необходимых принтеру. Оборудование должно понимать, на какой высоте перемещать печатающую головку, сколько материала подавать, с какой скоростью двигаться и какие температуры поддерживать. Поэтому модель сначала загружают в специальную программу — слайсер.
Слайсер буквально «нарезает» трехмерный объект на множество горизонтальных слоев. Для каждого из них рассчитывается траектория движения печатающей головки или другого рабочего элемента. Пользователь при этом может задать толщину слоя, скорость печати, температуру, плотность заполнения и другие параметры. После обработки программа формирует управляющий файл, который передается 3D-принтеру.
Как принтер создает объект слой за слоем
Наиболее понятный пример — FDM-печать, широко распространенная в бытовых и профессиональных 3D-принтерах. В качестве материала в таких устройствах используется пластиковая нить, называемая филаментом. Она наматывается на катушку и подается в печатающий механизм.
Филамент поступает в экструдер, который проталкивает материал к нагревательному элементу. Пластик нагревается до определенной температуры и становится достаточно мягким для прохождения через сопло. Из небольшого отверстия выходит тонкая нить расплавленного материала, которую печатающая головка укладывает в соответствии с заданной траекторией.
Первым формируется нижний слой изделия. После его завершения рабочая система перемещается на небольшую высоту, и начинается нанесение следующего слоя. Затем процесс повторяется снова и снова. Толщина одного слоя может быть сравнительно небольшой, поэтому переходы между отдельными уровнями становятся практически незаметными или легко сглаживаются последующей обработкой.
В результате то, что сначала выглядело как набор отдельных линий пластика, постепенно превращается в полноценный объемный предмет.
Что происходит внутри 3D-принтера

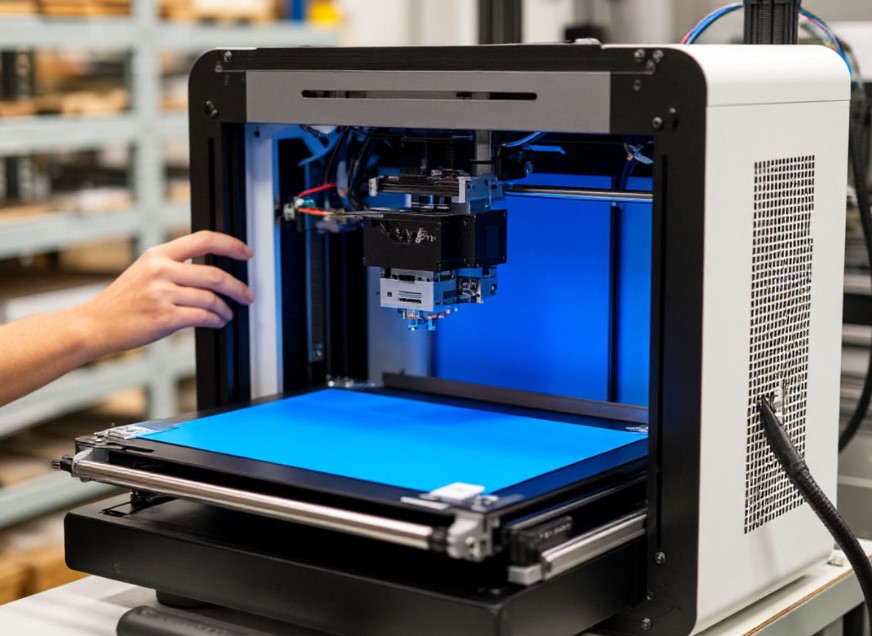

За точность печати отвечает целая система компонентов. Экструдер подает филамент, нагревательный блок доводит его до рабочей температуры, а сопло формирует поток материала. Электродвигатели перемещают печатающую головку и платформу по заданным координатам.
Важную роль играет рабочий стол. Первый слой должен надежно закрепиться на его поверхности. Если адгезия недостаточная, изделие может сместиться во время печати, а вся работа окажется испорчена. Поэтому перед началом процесса стол правильно выставляют и при необходимости настраивают его температуру.
Электроника 3D-принтера управляет всеми операциями. Контроллер получает команды из управляющего файла и преобразует их в движения двигателей, включение нагревателей и другие действия. Фактически устройство очень точно выполняет цифровую инструкцию, составленную слайсером.
Зачем нужны разные настройки
Одна и та же модель может печататься совершенно по-разному в зависимости от выбранных параметров. Один из основных показателей — высота слоя. Чем она меньше, тем больше слоев потребуется для создания объекта, но поверхность обычно получается более детализированной и аккуратной. При увеличении толщины слоя печать ускоряется, однако рельеф отдельных уровней становится заметнее.
Большое значение имеет скорость движения печатающей головки. Слишком высокая скорость способна ухудшить качество, особенно при печати сложных элементов. Слишком низкая увеличивает время изготовления и не всегда дает пропорциональный прирост качества.
Отдельно настраивается заполнение модели. Изделие не обязательно печатать полностью из пластика. Внутри может находиться определенная структура из линий, которая обеспечивает необходимую прочность при меньшем расходе материала. Для декоративной модели можно выбрать небольшую плотность заполнения, а для функциональной детали, испытывающей нагрузку, потребуется более прочная внутренняя структура.
Почему принтеру нужна высокая точность
3D-печать кажется простым процессом только до тех пор, пока не возникает необходимость получить действительно качественную деталь. Печатающая головка должна перемещаться по заданным координатам с высокой точностью. Температура пластика должна оставаться стабильной, а материал — равномерно поступать через сопло.
Даже небольшое отклонение может привести к дефектам. Неправильная настройка первого слоя вызывает проблемы с основанием изделия, недостаточная температура ухудшает соединение слоев, а слишком высокая способна изменить форму отдельных элементов. На результат также влияют качество филамента, влажность материала, состояние сопла и правильность калибровки оборудования.
Именно поэтому перед серьезной печатью пользователи проверяют основные параметры устройства и выполняют тестовые модели. Несколько минут на настройку могут сэкономить часы, которые пришлось бы потратить на повторное изготовление детали.
Какие бывают технологии 3D-печати
Хотя FDM-принтеры получили широкое распространение благодаря относительно простой конструкции и доступным материалам, трехмерная печать не ограничивается только пластиковой нитью. Существуют технологии, использующие жидкие фотополимеры, порошковые материалы и другие виды сырья.
Например, в SLA-печати объект формируется из жидкой смолы, которая затвердевает под воздействием света. Такие устройства способны создавать очень детализированные модели и поэтому востребованы при изготовлении миниатюр, ювелирных прототипов и изделий, где важна высокая точность.
Промышленные технологии позволяют работать с порошками и другими материалами, создавая сложные детали для различных сфер. Но независимо от конкретного метода сохраняется общий принцип: цифровая трехмерная информация преобразуется в последовательность физических действий, в результате которых появляется реальный объект.
Что можно сделать на 3D-принтере
Возможности устройства определяются не только его конструкцией, но и фантазией пользователя. В домашних условиях 3D-принтер может использоваться для изготовления держателей, органайзеров, креплений, декоративных элементов, игрушек и небольших ремонтных деталей. В мастерской он помогает быстро создавать прототипы и проверять конструкцию будущего изделия.
На производстве трехмерная печать позволяет сокращать сроки разработки и изготавливать детали небольшими сериями без создания сложной оснастки. Если конструкцию необходимо изменить, цифровую модель достаточно скорректировать и отправить на повторную печать.
Особенно ценным это становится при разработке новых изделий. Вместо того чтобы сразу запускать дорогостоящее производство, конструктор может получить физический прототип, проверить его размеры, форму и удобство использования, а затем внести необходимые изменения.
От цифровой модели к готовой детали
Весь процесс 3D-печати можно представить как последовательность нескольких этапов: создание или выбор модели, подготовка файла в слайсере, настройка оборудования, печать и последующая обработка изделия. На каждом этапе есть свои нюансы, но общая логика остается понятной.
3D-принтер фактически превращает цифровую информацию в материальный объект. Компьютерная модель задает форму, слайсер переводит ее в понятные машине команды, а механика и электроника оборудования последовательно выполняют эти инструкции. Материал наносится небольшими порциями, слой за слоем, пока не формируется готовое изделие.
Именно сочетание цифрового проектирования и автоматизированного производства сделало 3D-печать настолько универсальной технологией. Она позволяет относительно быстро переходить от идеи к физическому прототипу, экспериментировать с формой и конструкцией и создавать изделия, которые сложно или невыгодно получать традиционными способами.
