В промышленности, энергетике, водоснабжении и многих других отраслях точный контроль уровня жидкости — не роскошь, а необходимость. Одним из самых надёжных и проверенных временем решений остаются поплавковые уровнемеры. Простые по конструкции, но эффективные в работе, они продолжают активно использоваться даже в эпоху цифровых технологий. В этой статье разберём, как они устроены, какие бывают виды и где применяются.
Принцип работы поплавковых уровнемеров
Основа работы любого поплавкового уровнемера — закон Архимеда. Устройство состоит из поплавка, который свободно перемещается по поверхности жидкости, и системы передачи сигнала о его положении. По мере изменения уровня жидкости поплавок поднимается или опускается, и это перемещение преобразуется в измеряемый сигнал — механический, электрический или пневматический.
Существует два основных типа сигнализации:
- Контактная (релейная) — срабатывает при достижении определённого уровня (например, для включения насоса или аварийной сигнализации).
- Аналоговая (непрерывная) — отслеживает уровень в реальном времени и передаёт данные на дисплей или систему управления.
Основные виды поплавковых уровнемеров
1. Механические поплавковые уровнемеры
Самые простые и дешёвые устройства. Поплавок соединён с рычагом или штоком, который механически передаёт информацию о положении. Часто используются в бытовых цистернах, резервуарах для воды, септиках. Главный плюс — не требуют электропитания.

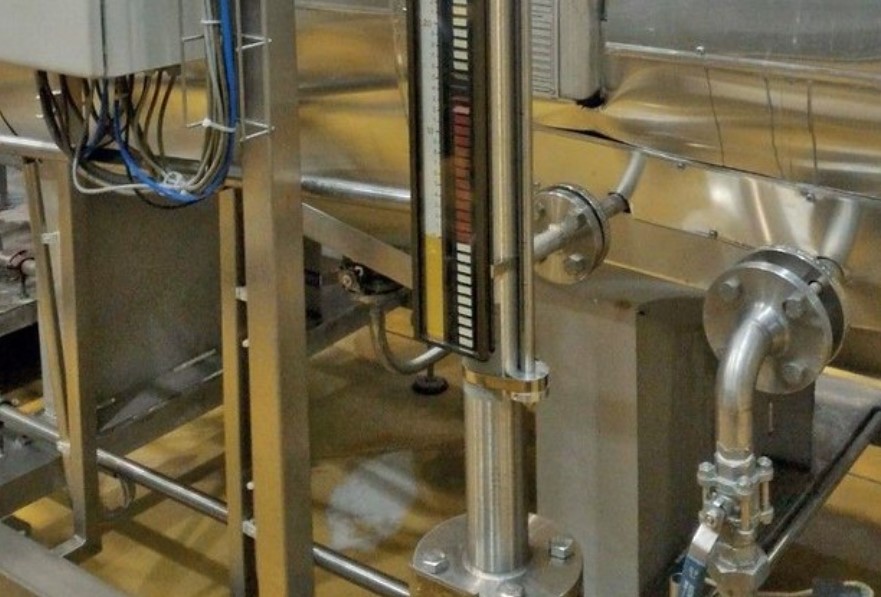

2. Магнитные поплавковые уровнемеры
В таких устройствах поплавок содержит магнит, а вдоль направляющей установлены герконы или магниточувствительные датчики. При изменении уровня поплавок активирует соответствующий геркон, что позволяет точно определить положение уровня. Такие уровнемеры подходят для агрессивных сред — кислот, щелочей, нефтепродуктов — благодаря герметичному исполнению.
3. Поплавковые уровнемеры с реостатной или резистивной передачей
Внутри направляющей установлены резистивные элементы. Поплавок с магнитом или скользящим контактом перемещается по ним, изменяя сопротивление, что преобразуется в электрический сигнал. Такие уровнемеры дают непрерывный аналоговый выход (например, 4–20 мА или 0–10 В).
4. Поплавковые уровнемеры с цифровым интерфейсом
Современные устройства, оснащённые микропроцессорами и интерфейсами (RS-485, Modbus и др.). Позволяют интегрироваться в АСУ ТП, передавать данные на ПЛК или SCADA-системы. Обладают высокой точностью, возможностью калибровки и самодиагностики.
Преимущества и ограничения
Плюсы:
- Простота конструкции и обслуживания.
- Надёжность даже в сложных условиях.
- Независимость от свойств жидкости (вязкость, диэлектрическая проницаемость и т.д.).
- Возможность работы без электропитания (в механических моделях).
- Долгий срок службы при правильной эксплуатации.
Минусы:
- Не подходят для очень вязких или загрязнённых жидкостей — поплавок может «залипнуть».
- Ограничения по давлению и температуре (зависит от материала корпуса и уплотнений).
- Механический износ подвижных частей.
Где применяются поплавковые уровнемеры?
- Резервуары для воды, топлива, масла, химикатов.
- Котлы, бойлеры, системы отопления.
- Сточные и дренажные насосные станции.
- Пищевая и фармацевтическая промышленность (при использовании гигиеничных материалов).
- Судостроение и морские платформы.
Как выбрать подходящий уровнемер?
При выборе учитывайте:
- Характеристики жидкости (агрессивность, вязкость, температура).
- Требуемую точность измерения.
- Тип сигнала (дискретный или аналоговый).
- Условия монтажа (боковой, верхний, нижний).
- Необходимость интеграции в автоматизированную систему.
